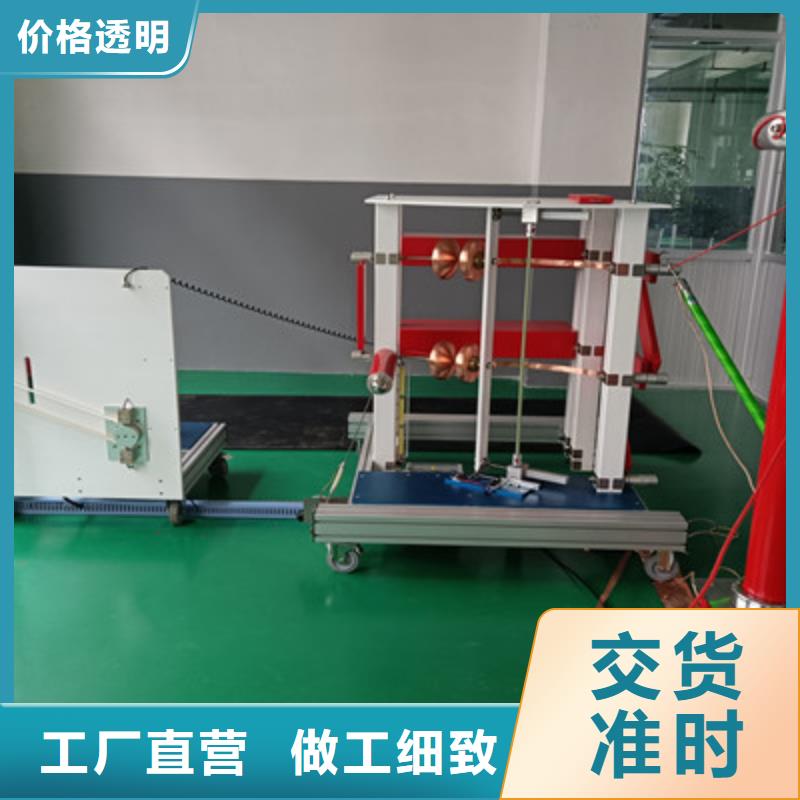

湖北雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。

湖北雷电冲击发生器 输入正确的密码后，点击“确定”按钮，进入系统参数设置界面3.2.73.2.7.1充电回路参数：也就是设置主回路的参数，?【充电电压】：用来设置系统设置电压，防止在设置参数是设置电压过高情况。?【充电电压变比】：设置充电电压的采样分压器分压比值，正确的分压比可以直观的以数字方式准确的检测（和设置）到充电电压。?【充电速度】：数值越小速度越慢。系统提供1000V以下和1000V以上电压值的调整，里面的时间和增量都可以进行微调，调整数据不宜过大。?完成设置：点击【确认/返回】按钮完成参数的设置。3.3试验结束?旋上急停按钮，用接地棒对电容进行放电，确认电容没有电。?取下高压端线和低压端线，再取下试品。?如果试验中，试品烧坏，清理台面。?关闭电源开关。4故障指示4.1当前充电电压大于设定电压的10％：?检查直流分压器的高压端与低压端的连接是否可靠连接；?检查直流分压器的BNC插头是否可靠连接，重新插拔一次；4.2急停按下，请旋开按钮：?该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；5维护事项5.1日常维护5.1.1应定期清洁。建议一周一次。5.1.2检查绝缘是否良好5.1.3检查电气连接是否有不良。5.1.4地线是否连接完好。5.1.5检查接线端子有无松动现象，各电气连接接触是否良好。5.1.6保持测温线头干净。5.2长期停放时的维护保养措施5.2.1长期停放时，应注意绝缘、防潮、防锈等。5.2.2长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。
